Working Principle
- Kanthi narik chain tangan, setir chain tangan muter, mencet gesekan plate ratchet wheel lan brake jog menyang unit siji kanggo rotasi. Batang dawa toothed banjur muter poros cendhak toothed lan gear bolongan spline. Kanthi cara iki, gear sprocket ngangkat sing dipasang ing gear bolongan spline nyurung ranté angkat, saéngga ngangkat beban kanthi lancar. A ratchet gesekan plate-jinis rem siji-arah digunakake, kang bisa self-brake ing mbukak. Pawl melu karo setir ratchet ing tumindak spring kanggo njamin safety brake.
- Nalika ngangkat beban karo pemblokiran chain tangan, narik chain tangan searah jarum jam kanggo muter setir chain tangan; kanggo ngedhunake beban, narik chain tangan counterclockwise, misahake jog brake saka brake pad. Roda ratchet tetep stasioner ing tumindak pawl, lan batang dawa toothed drive gear sprocket ngangkat kanggo muter ing arah ngelawan, mangkono Mudhunake mbukak lancar.
Karakteristik Fungsional
- Aman lan Dipercaya: Blok rantai tangan tundhuk karo standar internasional. Komponen utama digawe saka baja paduan, dadi kuat lan tahan nyandhang kanthi kinerja safety sing dhuwur.
- Awet: Rantai kasebut nggunakake ranté angkat kanthi kekuatan dhuwur kanthi resistensi karat lan awet.
- Gampang Operate: Blok rantai tangan gampang digunakake lan gampang digawa, cocog kanggo macem-macem lingkungan.
- Wide Range saka Aplikasi: Cocog kanggo short-distance ngangkat saka peralatan cilik lan barang, karo kapasitas ngangkat umume ora ngluwihi 100 ton lan dhuwur ngangkat umume ora ngluwihi 6 meter. Kajaba iku, blok rantai tangan bisa digunakake bebarengan karo macem-macem troli monorel sing ditarik tangan kanggo mbentuk troli transportasi angkat tangan, mbisakake gerakan kiwa lan tengen lan ngangkat beban, cocog kanggo transportasi overhead monorel, kren jembatan balok tunggal, lan kren cantilever.
Spesifikasi
|
Model |
VA1T |
VA2T |
VA3T |
VA5T |
|
Capacity(KG) |
1000 |
2000 |
3000 |
5000 |
|
Lifting height(M) |
3 |
3 |
3 |
3 |
|
Test load(KG) |
1500 |
3000 |
4500 |
7500 |
|
Gaya kanggo beban penuh (N) |
33 |
34 |
35 |
39 |
|
Jarak min antarane kait (MM) |
315 |
380 |
475 |
600 |
|
No of Load chain |
1 |
1 |
1 |
1 |
|
Diameter of load chain(mm) |
6.3 |
8 |
9.1 |
9.1 |
|
Net weight(kg) |
11 |
19.5 |
20 |
35 |
|
Packing size(cm) |
27*20*17 |
31*21*21 |
40*30*24 |
44*30*24 |

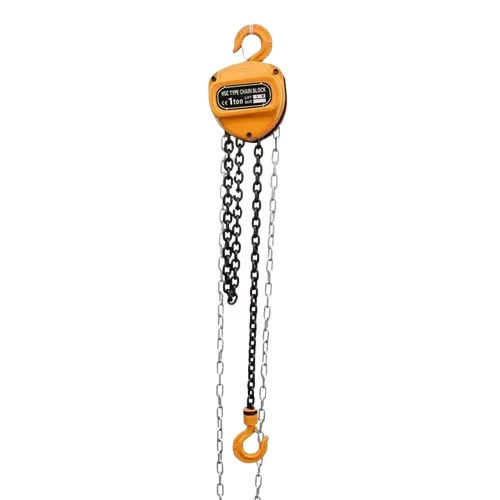

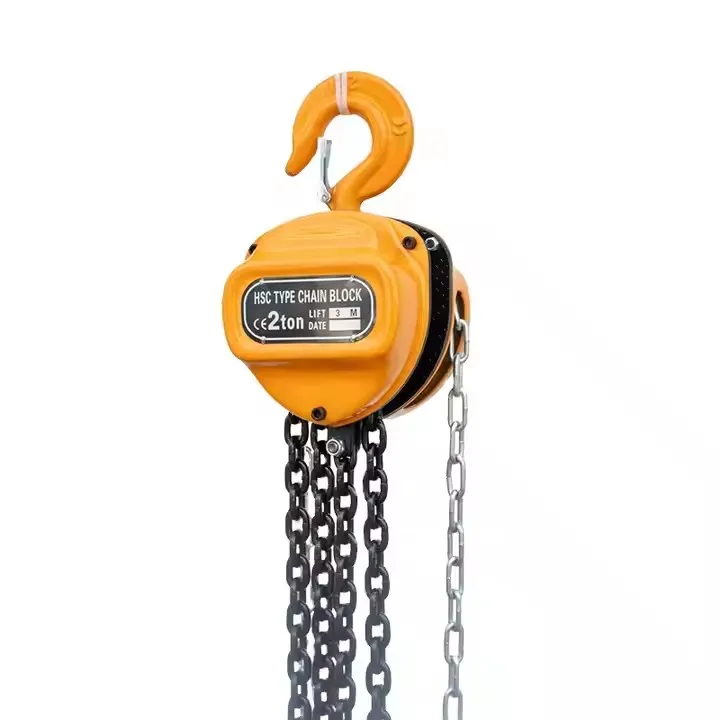

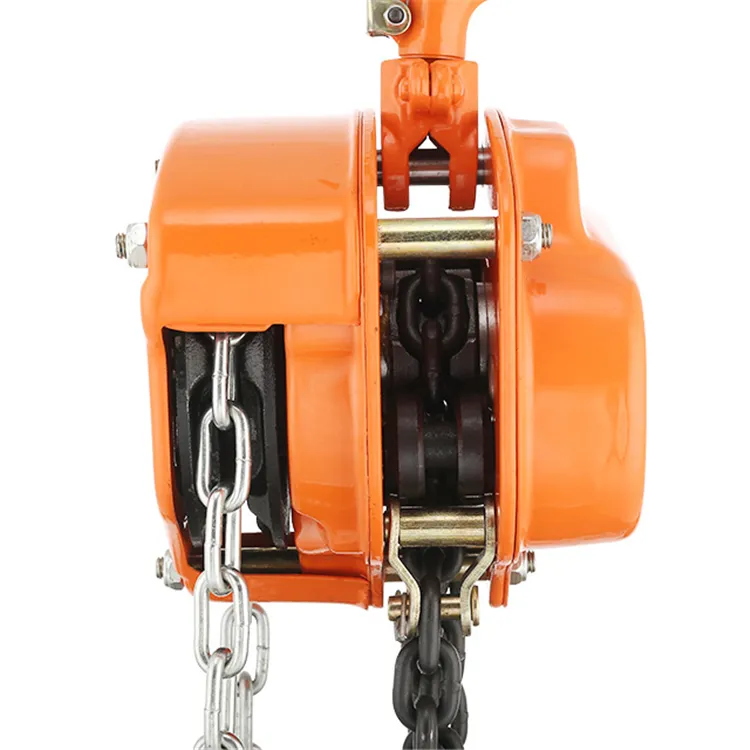

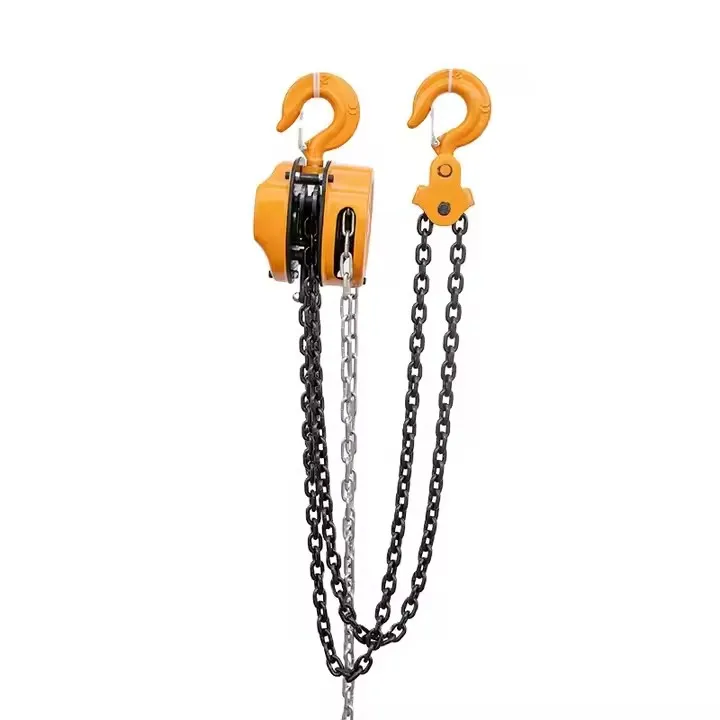

Tampilan produk
